TOP > 製品情報 > ファインカット N-7型 ピン専用タイプ

高速精密切断機

ファインカット N-7型 ピン専用タイプ

金型エジェクターピン切断専用タイプの切断機です

特 長

ラック式レバーによるテーブル移動切込方式で、Φ30mmまでの棒材を手軽に精密切断します。
特に専用エアーバイス(特別仕様)の取付により、一定寸法の量産切断に優れた生産能力と操作性を発揮します。

●ピン専用タイプ
金型用エジェクターピン切断専用。
左側に300mmバーニアスケールが標準装備され、切出し寸法50~300mmまで測定切断ができます。

切断方式

ラック式レバーにより、スライドテーブルを前方に移動させて切込んでいく切断方式です。
(トイシは固定でスライドテーブルに固定された切断素材をトイシに向かって動かします)

N-7型 ピン専用タイプ 標準仕様

標準切断能力
○□パイプ材30㎜ ●■ムク材30㎜
砥石有効使いしろ
38.0㎜/Φ205㎜装着時
バイス口開き
0〜30㎜
テーブル送り
手動ラックピニオン
主軸回転数
3000rpm・50Hz/60Hz
切断砥石径
φ205㎜ /φ25.4㎜
主軸動力
φ150㎜/ φ25.4㎜
クーラントポンプ/タンク
AC200V・3相 /40W/30リットル

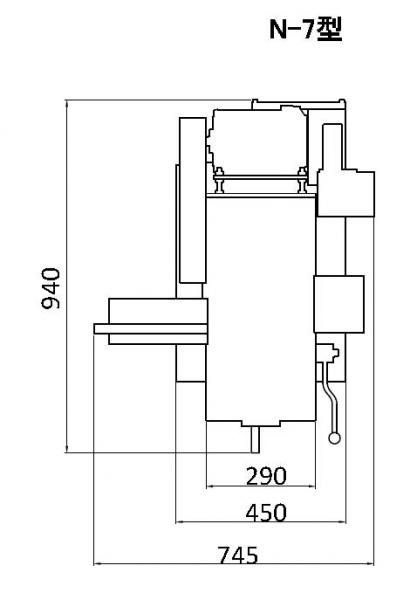

機械の大きさ
705㎜×940㎜×1250㎜(幅×奥行×高)
機械重量
125kg
電気容量
2.0KVA
騒音
65db(アイドリング時)

標準付属品

ピン専用タイプバイス部

金型用エジェクターピン切断専用。左側に300㎜バーニアスケールが標準装備され、切出し寸法50~300㎜まで測定切断ができます。

バーニアスケール

※ピン専用タイプは300㎜が標準装備
 (特別仕様:500㎜)
