高速精密切断機

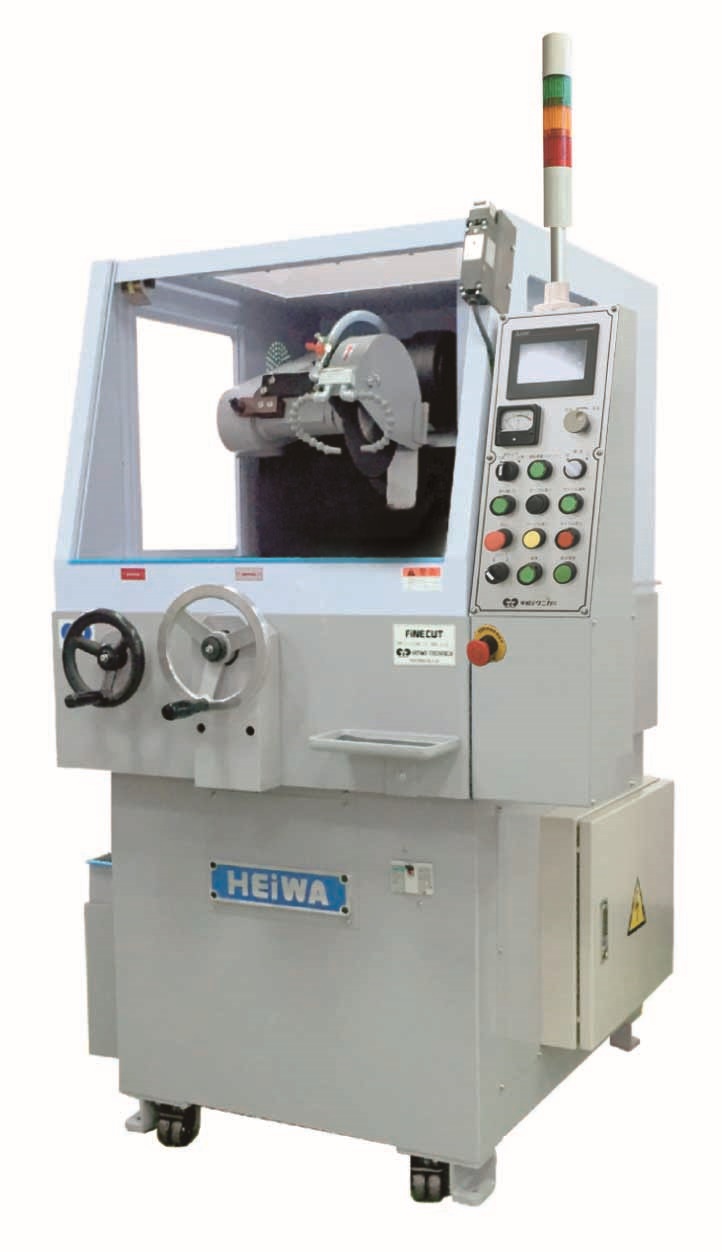

ファインカット AS-190型

自動切断のサイクルを繰り返し行う連続切断システムです。各種金属の板材やブロック材を短冊状に連続切出しするのに適しています。
当機は、「中小企業等経営強化法の経営力向上投資等」の対象設備です。

特 長

本機には、バイスや治具は付属しておりません。

お客様のワーク形状に合わせて、お打ち合わせが必要です。

切断方式

トイシの上下位置(Z軸)を任意の高さに固定し、バイスが載っているテーブルがトイシに向かって水平(Y軸)に切込んでいく切断方式です。(トイシは固定で切断素材をトイシに向かって動かします)

テーブルは左右(X軸)にも動き、平行試料などの試験片や長手方向の板物切断にも応用ができ、さまざまな形状の安定した精密切断が行えますが、角度をつけた切断には不向きとなります。

AS-190型 標準仕様

標準切断能力
○□パイプ材45mm ●■ムク材40mm ■■板材20mm×75mm
トイシ有効使いしろ
60.0㎜/Φ230㎜装着時 47.5㎜/Φ205㎜装着時
ワークテーブル移動X・Y
左右190mm(自動)・切込方向240mm(前面ハンドル操作時)
スピンドル移動Z
○上下方向135mm(前面ハンドル操作時)
自動切込/戻り速度
4~300mm/min 800mm/min (一定)
切断砥石径
標準Φ230㎜・Φ205㎜/Φ25.4㎜ 特別仕様Φ255㎜/Φ31.75㎜
砥石フランジ径
標準φ110mm(φ90mm特別付属)
主軸径/回転数
φ25.4mm/3000rpm
主軸動力
AC200V・3相・2P・2.2kW
クーラントポンプ/タンク
AC200V・3相/40W/60リットル
自動切込モータ
DC24V パルスモータ
エア消費量
20L/min ・標準使用空圧:0.5Mpa
機械の大きさ
1100mm×1170mm×1560mm(幅×奥行×高)
機械重量
500kg
電気容量
4.2KVA
騒音
59db(アイドリング時)

標準付属品

永磁チャック装着例・切断サンプル

※本機には、バイスや治具は付属しておりません。

お客様のワーク形状に合わせて、お打ち合わせが必要です。

ディスプレイ説明

オートサイクルのメカニズム

自動切込機構に、主軸上下逃げ装置、自動ステッピング装置などを組み合わせ、シーケンス操作で計画したオート操作が連動して行われるシステムです。
これにはスタート位置から切込開始までのテーブル早送りが組み込まれ、中間オペレーションの時間的な短縮もでき生産性向上が得られます。
オートカッティングサイクルシステム
