การป้อนงานตัดบนรางเฟืองบังคับด้วยคันโยกทำให้งานตัดท่อหรือแท่งกลมที่มีขนาดถึง Ø30mmทำได้อย่างง่ายดายและแม่นยำ เมื่อติดตั้งปากกาจับงานแบบใช้ลม(อุปกรณ์พิเศษ)จะสามารถตั้งให้ตัดงานตามความยาวที่คงที่เพิ่มประสิทธิผลการตัดให้ดีขึ้น
คุณสมบัติพิเศษ
- ใช้มอเตอร์ขับเพลาขนาด1.5กิโลวัตต์ สามารถตัดท่อได้ถึงขนาด30mmด้วยความเร็วสูงและแม่นยำ

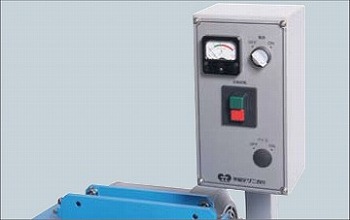

- มีมิเตอร์บอกโหลดการตัดเป็นอุปกรณ์มาตรฐาน ทำให้ปรับเพิ่มลดแรงตัดได้ง่าย
- ทั้งแบบทั่วไปและแบบEjection pin ติดตั้งเวอร์เนียร์เป็นอุปกรณ์มาตรฐาน
- มีฝาครอบมิดชิด เป็นอุปกรณ์มาตรฐาน
-
ปากกาจับงานสำหรับแบบทั่วไป
ปากกาจับงานเป็นแบบ double clamp มีร่องหินเจียรกว้าง3mmทำให้งานตัดไม่มีครีบ ตัดงานได้ยาว3-150mm มีเวอร์เนียร์ขนาด150mmติดตั้งอยู่ด้านขวาเป็นอุปกรณ์มาตรฐาน
-
ปากกาจับงานแบบใช้กับ Ejection pin
ใช้สำหรับตัด Ejection pinในงานแม่พิมพ์ ติดตั้งเวอร์เนียร์ขนาด 300 mmอยู่ด้านซ้ายของเครื่อง สามารถตัดได้ช่วง 50-300mm และวัดงานตัดได้
-
เวอร์เนียร์สเกล
* แบบใช้งานทั่วไป ขนาดมาตรฐาน 150 mm(อุปกรณ์เสริม 300 mm,500mm)
* แบบEjection pin ขนาดมาตรฐาน 300 mm(อุปกรณ์เสริม 500mm)
-
สวิตซ์ตัดอุณหภูมิศักดาไฟฟ้าต่ำ LVTS
เพื่อป้องกันเครื่องจากการ overloadเมื่อศักดาไฟฟ้าลดลงสวิตซ์จะปิดทันที
- ปากกาจับชิ้นงานเดี่ยวแบบใช้ลม (อุปกรณ์พิเศษ)
- ปากกาจับชิ้นงานคู่แบบใช้ลม (อุปกรณ์พิเศษ)
เป็นปากกาจับงานที่ออกแบบพิเศษเพื่อตัดงานเป็นจำนวนมากทำงานประสานกับคันโยกจับหรือปล่อยงานแบบอัตโนมัติบังคับด้วยลม ทำให้การตัดงานไม่กระตุกเหมือนการบังคับด้วยมือ
สเปคเครื่องมาตรฐาน
N-7 | |
---|---|
ความสามารถในการตัดมาตรฐาน | ท่อ○□และ แท่งตัน ●■ขนาด 30 mm |
ความกว้างปากกาจับงาน | 0-30mm |
การป้อนงาน | แบบรางเฟือง บังคับด้วยมือ |
ความเร็วรอบเพลา | 3000 rpm 50Hz/60Hz |
เส้นผ่านศูนย์กลางหินเจียร | นอก Ø 205mm / ใน Ø 25.4 mm |
กำลังขับเพลา | AC 200V 3 เฟส 2P 1.5 กิโลวัตต์ |
ปั๊มน้ำหล่อเย็น / ขนาดถัง | AC 200V 3 เฟส 40 วัตต์ / ขนาดถัง 30 ลิตร |
ขนาดเครื่อง | 850mm x 780 mm x 1170 mm (กว้างxลึกxสูง) |
น้ำหนักเครื่อง | 98 กิโลกรัม |
อุปกรณ์ที่มากับเครื่อง | เวอร์เนียร์ 1 ชุด, ถาดวางวัตถุดิบซ้ายขวา, หินเจียรสำหรับทดลอง 1 ชุด,Fine Cool 1 กระป๋อง, กระดาษกรอง 1 ชุด |

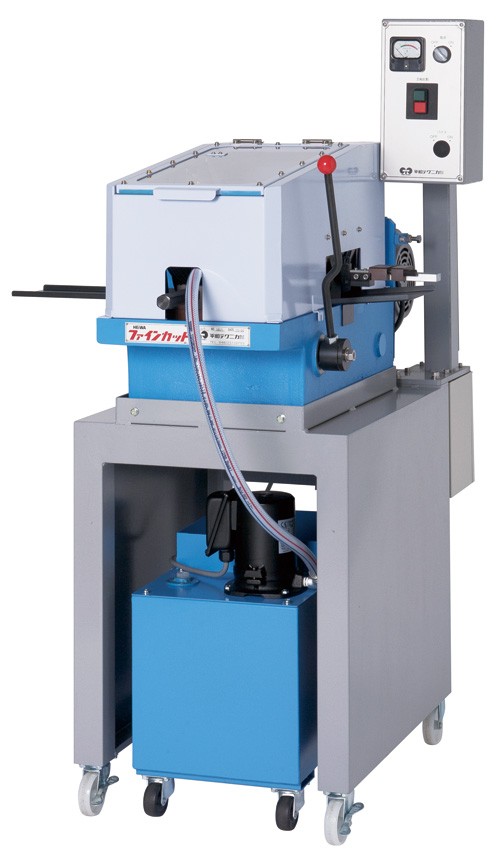

FiNECUT N-7 ตัวอย่างการประยุกต์ใช้เครื่อง
สำหรับการตัดท่อขนาดเล็กเช่นเข็มฉีดยาสามารถนำท่อใส่ในถุงที่หดตัวด้วยความร้อน เพื่อมัดรวมกัน
* ให้ความร้อนโดยเครื่องเป่าลมร้อนอุตสาหกรรมหรือแช่น้ำร้อน
* สเปคของถุงที่ใช้ สามารถติดต่อปรึกษาได้
จำนวนรวม | จำนวนที่อยู่ตรงกลาง (n) | จำนวนที่อยู่ด้านนอก (a) |
---|---|---|
7 | 3 | 2 |
19 | 5 | 3 |
37 | 7 | 4 |
61 | 9 | 5 |
91 | 11 | 6 |
ชื่อสินค้า (เรียกขนาดที่พับ mm) |
ขนาดหลังมัด (mm) |
โค้ด |
---|---|---|
29.0 | 17.0 | HC-15 |
41.0 | 24.0 | HC-20 |
50.0 | 29.0 | HC-25 |
59.5 | 34.0 | HC-30 |
66.5 | 38.0 | HC-35 |
