General catalogueSP-7 รุ่นใหม
ออกแบบโดยเน้นความแข็งแรงสูงรองรับงานตัดวัสดุชุบแข็งขนาดใหญ่รวมทั้งการตัดโลหะรูปพรรณเป็นชิ้นย่อยๆอย่างมีเสถียรภาพและมีความแม่นยำ ละเอียดสูง
คุณสมบัติพิเศษ
- ควบคุมด้วยคันโยก กำหนดตำแหน่งการตัดด้วยเพลาขึ้น ลง สามารถป้อนงานได้ด้วยเร็ว
- เป็นระบบตัดอัตโนมัติโดยใช้ปั๊มน้ำมันควบคุมเพลาขึ้น ลง
- ใช้ Oilless spindle ซึ่งเป็นอุปกรณ์ต้นแบบ ทำให้มีความแข็งแรงทนทานสูง บำรุงรักษาง่าย
- เนื่องจากตัวเครื่องจักรพัฒนาให้มีความแข็งแรงสูงขึ้นกดเพียงปุ่มเดียวที่อยู่ด้านบนก็ตัดงานได้เลย(Chopcut) ทำให้การตัดละเอียดดีขึ้น
- มีฟังก์ชั่นปรับความตึงของสายพานเพลา
- ย้ายตำแหน่งกล่องควบคุม ทำให้ทำงานได้สะดวกขึ้น
- ติดตั้งหลอดไฟ LED ที่เพดานเครื่องปืนฉีดน้ำสำหรับล้างเครื่องและเบรกเกอร์กันไฟรั่วเป็นอุปกรณ์มาตรฐาน
- ①ปากกาจับชิ้นงานแบบคู่
- ②Work stopper
- ③ลูกบิดเปิดปิดฝาครอบหินเจียร
- ④ตัวตรึงเพลาเวลาเปลี่ยนหินเจียร
- ⑤แกนเพลาแบบไม่ใช้น้ำมัน Oillessspindle
- ⑥ก๊อกปรับปริมาณน้ำยาหล่อเย็น
- ⑦ลิมิตสวิตซ์
* อุปกรณ์เสริม สเปคพิเศษ กรุณาศึกษารายละเอียดหน้า12-13
สเปคมาตรฐาน
| SP-7 | |
|---|---|
| ความสามารถในการตัดมาตรฐาน | ท่อ○□ขนาด 50 mm,●■แท่งตัน กลม สี่เหลี่ยม ขนาด 50 mm |
| ความเร็วการป้อนงานเข้าอัตโนมัติ/ถอยออก | ป้อนงาน 0-100 mm ต่อนาที / ถอยออก 300 mmต่อนาที (คงที่) |
| Strokeเพลาขึ้นลง | 63 mm (แบบอัตโนมัติ) /130mm (แบบบังคับด้วยมือ) |
| เส้นผ่านศูนย์กลางหินเจียร | นอก Ø 305mm หรือ 255 mm / ใน Ø 31.75 mm |
| เส้นผ่านศูนย์กลางหน้าแปลนจับหินเจียร | Ø110 mm |
| ขนาดเพลา/ความเร็วรอบ | Ø 31.75 mm / 2000 rpm |
| กำลังขับเพลา | AC 200V 3 เฟส 4P 2.2 กิโลวัตต์ |
| ปั๊มน้ำมัน | AC 200V 3 เฟส /75 วัตต์ |
| ปั๊มน้ำหล่อเย็น/ขนาดถัง | AC 200V 3 เฟส / 60 W / ถัง 60 ลิตร |
| ขนาดเครื่อง | 650mm x 1265mm x 1550 mm (กว้าง x ลึก x สูง) |
| น้ำหนักเครื่อง | 450 กิโลกรัม |

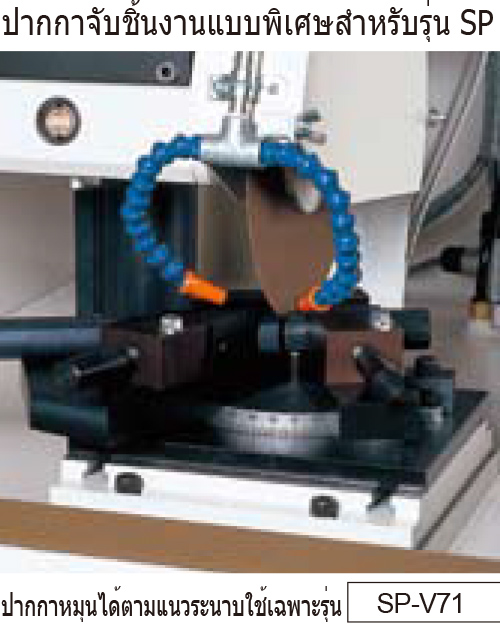

| สเปคพิเศษ | เพิ่มกำลังเพลาเป็น 3.7กิโลวัตต์ / Timing belt /ปากกาจับงานแบบหมถนได้ /ปากกาลม /ปากกาแบบคู่ยาว / ถาดป้อนวัสุดซ้ายขวา / เครื่องวัดความยาวแบบดิจิตัล |
| อุปกรณ์ที่มากับเครื่อง | หินเจียรสำหรับทดลอง 1 ชุด, Fine Cool 1 กระป๋อง, น้ำมันเพลา 1 ขวด, กระดาษกรอง 1 ชุด |
* Please consult the voltage change.
