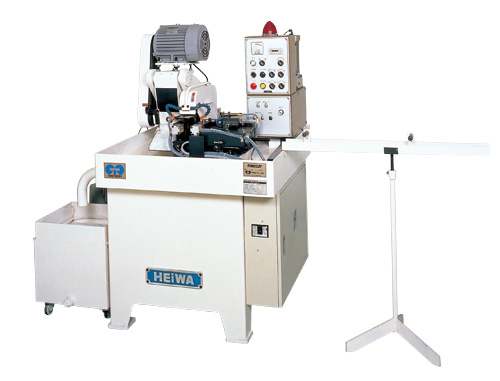

General catalogueACE-20
เหมาะสำหรับการตัดวัตถุดิบแบบท่อในงานผลิตชิ้นส่วนอิเลคโทรนิกส์แบบอัตโนมัติความละเอียดสูง ประสิทธิภาพสูงเครื่องจักรออกแบบอย่างง่ายๆ "ใช้งานง่าย" "ไม่พัง"
คุณสมบัติพิเศษ
- ใช้เซ็นเซอร์ตรวจติดตามการเจียร
- มีฟังก์ชั่นหยุดการตัดวัสดุอัตโนมัติตามรอบเมื่อหินเจียรเหลือน้อย
- ใช้ Air Hydro converter ในการขับไฮดรอลิก
- ติตตั้งปืนฉีดน้ำสำหรับทำความสะอาดเป็นอุปกรณ์มาตรฐาน
- มีอุปกรณ์ป้อนวัตถุดิบอัตโนมัติ (อุปกรณ์เสริม)
- มีเครื่องวัดดิจิตัลสามารถตั้งความยาวที่ต้องการตัดได้อย่างรวดเร็ว(อุปกรณ์เสริม)
*ลูกค้าสามารถขอข้อมูลสำหรับการจับวัตถุดิบหรือการมัดวัตถุดิบได้
* อุปกรณ์เสริม สเปคพิเศษ กรุณาศึกษารายละเอียดหน้า12-13
| สำหรับ 2 เมตร | SP-AS2 |
| สำหรับ 3 เมตร | SP-AS3 |

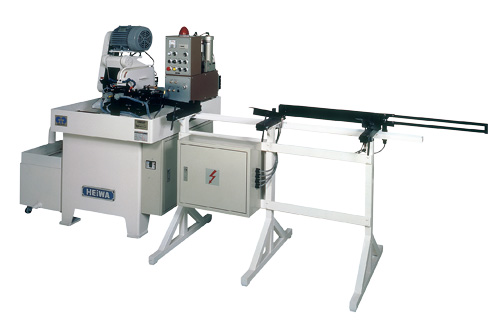

เครื่องป้อนวัตถุดิบอัตโนมัติ
เมื่อตัดท่อ1เส้นเสร็จแล้วเครื่องป้อนวัตถุดิบจะส่งท่อใหม่เข้าเครื่องโดยอัตโนมัติ (อุปกรณ์เสริม)
สเปคมาตรฐาน
| ACE-20 | |
|---|---|
| ความสามารถในการตัดมาตรฐาน | ท่อ ขนาด 20 mm, แท่งตัน กลม สี่เหลี่ยม ขนาด 20 mm, แบบมัด 20 mm |
| ความยาวชิ้นงาน | 3mm-100mm |
| ความยาวของวัสดุที่เหลือเมื่อป้อนอัตโนมัติ | Min 21 mm Max 21mm+ความยาวชิ้นงาน |
| เส้นผ่านศูนย์กลางหินเจียร | นอก Ø 230mm หรือ 205 mm / ใน Ø 25.4 mm |
| เส้นผ่านศูนย์กลางหน้าแปลนจับหินเจียร | Ø90 mm |
| ขนาดเพลา/ความเร็วรอบ | Ø 25.4 mm / 3000 rpm 50Hz/60Hz |
| กำลังขับเพลา | AC 200V 3 เฟส 2 P 1.5 กิโลวัตต์ |
| ปั๊มน้ำหล่อเย็น/ขนาดถัง | AC 200 3 เฟส / 40 W / ถัง 60 ลิตร |
| ความเร็วการตัดอัตโนมัติ | 10-180 วินาที/รอบ ปรับอิสระ |
| ระยะการป้อนวัตถุดิบที่ปรับได้ | สเกล 0.01mm |
| ขนาดเครื่อง | 1240mm x 850mm x 1400 mm (กว้าง x ลึก x สูง) |
| น้ำหนักเครื่อง | 360 กิโลกรัม |
| อุปกรณ์พิเศษ | เครื่องป้อนวัตถุดิบอัตโนมัติ เครื่องวัดความยาวดิจิตัล |
| อุปกรณ์ที่มากับเครื่อง | ฐานรับชิ้นงาน 1 อัน, หินเจียรสำหรับทดลอง 1 ชุด, Fine Cool 1 กระป๋อง, น้ำมันเพลา 1 ขวด,น้ำมันเทอร์ไบน์ 1 ขวด , กระดาษกรอง 1 ชุด |
