硬度材料別トイシ選定例
硬度材料別トイシ選定例
※下記は一例であり、大きさや形状、焼入等により選定が異なる場合があります。
| 素材の種類 | ビッカース硬度（HV換算・参考） | 切断砥石標準選定例 |
|---|---|---|
| ダイヤモンド | 7140～15300 | TC-1・CA-1 |
| SiC（炭化ケイ素） | 2500 | TC-1・TC-0・CA-1 |
| Al₂O₃（サファイア） | 2300 | TC-1・CA-1 |
| 超硬合金 | 1700～2050 | TC-1・TC-0 |
| サーメット | 1650 | TC-1・TC-0 |
| Al₂O₃（アルミナ） | 1400～2050 | TC-1・TC-2・CA-1 |
| Si₃N₄（窒化ケイ素） | 1500 | TC-2・CA-1 |
| ZrO₂（ジルコニア） | 1100～1300 | TC-1・TC-0 |
| 石英（水晶） | 1103 | TC-2・GC150H |
| アモルファス金属 | 1100 | GC150N・ナストンC |
| AlN（窒化アルミニウム） | 1000 | TC-1・HA100J |
| SKH56（高速度工具鋼、ハイス） | 723～ | HA100J・NA100J |
| 窒化鋼 | 700～ | HA100J・NA100J |
| 強化ガラス | 640 | TC-2・GC150H |
| SUS440C（マルテンサイト系ステンレス） | 615 | ステンA・31-A |
| ネオジウム | 600 | TC-1 |
| ホウケイ酸ガラス | 550～600 | TC-2・GC150H |
| AFe₂O₄（フェライト） | 530 | TC-1・TC-2・GC320P |
| SKT6（合金工具鋼） | 513～ | A100N・31-A |
| コバルト合金 | 420～580 | GC150H・A100N |
| Si-Cr鋼 | 500～ | HA100J・NA100J |
| タングステン | 430 | GC150H・WA220R・TC-1 |
| SUS630（析出硬化系ステンレス） | 375 | WA100R・WA220R |
| NCF2B（耐食耐熱超合金） | 200～400 | A100N・HA100J |
| SUP10（ばね鋼鋼材） | 364～430 | A100N・31-A |
| 高張力鋼板（ハイテン材） | 350～450 | A100N・NA80N |
| SNCM815（ニッケルクロムモリブデン鋼） | 311～376 | HA100J・NA100J |
| SCM822（クロムモリブデン鋼） | 303～416 | HA100J・31-A |
| SCM445（クロムモリブデン鋼） | 303～364 | A100N・31-A |
| SNC815（ニッケルクロム鋼） | 286～389 | A100N・31-A |
| SCr445（クロム鋼） | 286～353 | ステンA・31-A |
| チタン合金６０種（６４合金） | 280 | GC150N・GC100N |
| SMnC443（マンガンクロム鋼） | 270～322 | ステンA・HA80P |
| モリブデン | 260 | WA100R・GC150N |
| NiTi合金 | 250 | GC150L・HA100J |
| コルソン合金 | 247 | ステンA・31-A |
| SCr420（クロム鋼鋼材) | 248～336 | A100N・31-N |
| SACM645（アルミクロムモリブデン鋼） | 242～303 | ステンA・HA80P |
| チタンアルミ合金 | 240～320 | GC150L・TC-2 |
| SMn443（マンガン鋼） | 230～303 | ステンA・31-A |
| S55C（機械構造用炭素鋼） | 230～286 | A100P・31-P |
| 銀タングステン | 230 | GC150H |
| SKS7（合金工具鋼鋼材） | 230～ | 31-N・ステンA |
| ベリリウム銅 | 220 | WA220R・31-A |
| イリジウム | 220 | TC-1・TC-2・H-15 |
| 銅タングステン | 210～300 | GC150L・ステンB |
| SUJ5（高炭素クロム軸受鋼） | 213～ | A100N・HA100J |
| SK4（炭素工具鋼） | 204～287 | A100P・31-P |
| SWCH16A（冷間圧造用炭素鋼線） | 204 | A100P・31-P |
| S45C（機械構造用炭素鋼） | 202～270 | A100P・31-P |
| ケイ素鋼板 | 180～205 | A100N・GC320R |
| SF640B（炭素鋼鍛鋼品） | 188 | A100P・31-P |
| SUS304（オーステナイト系ステンレス） | 187 | ステンA・ステンB |
| SUS430（フェライト系ステンレス） | 183 | ステンA・ステンB |
| SM570（溶接構造用圧延鋼材） | 160～220 | A100P・31-P |
| SUM22（硫黄複合快作鋼鋼材） | 156～228 | A100P・31-P |
| アルミ合金（7000系、超々ジュラルミン） | 155 | A100N・HA100J・WA100R |
| S30C（機械構造用炭素鋼） | 153～213 | A100P・31-P |
| インコネル（耐熱ニッケル合金） | 150～280 | HA100J・GC320R |
| ジルコニウム銅 | 140 | WA220R・31-A |
| コバール | 120～150 | WA220R・GW320R |
| SS400（一般構造用圧延鋼材） | 120～140 | A100P・31-P |
| 純鉄 | 110 | A100P・31-P |
| チタン合金 | 110～150 | GC150N/L/H・WA100R |
| ハステロイ合金（耐食ニッケル合金） | 100～230 | HA100J・GC320R |
| ハードプラチナ | 100 | H-15・H-32・H-40 |
| アルミ合金 2000系（Al-Cu-Mg系） | 100 | A100N・ステンA・31-A |
| SPCC（冷間圧延鋼板） | 95～170 | A100P・WA220R |
| SECE（電気亜鉛めっき鋼板） | 95～170 | A100P |
| アルミ合金 6000系（Al-Mg-Si系） | 95 | HA80P・ステンA・31-A |
| 銀 | 90 | H-15・H-32・H-40 |
| 黄銅 | 80～150 | GC150N・31-N |
| アルミ合金 7000系（Al-Zn-Mg系） | 80 | HA80P・ステンA |
| タンタル | 70 | ステンB |
| カーボニル鉄 | 56～80 | A100N・31-N |
| 青銅 | 50～100 | WA100R・GC320R・GC150N/L |
| 金 | 58 | H-15・H-32・H-40 |
| プラチナ（純プラチナ） | 50 | H-15・H-32・H-40 |
| マグネシウム合金 | 49～75 | A100N・GC150L・WA100R |
| 純マグネシウム | 46 | A100N・GC150L・WA100R |
| ホワイトメタル | 15～30 | ステンA・31-A・HA80P |
| 鉛フリーはんだ材 | 20 | ステンA |

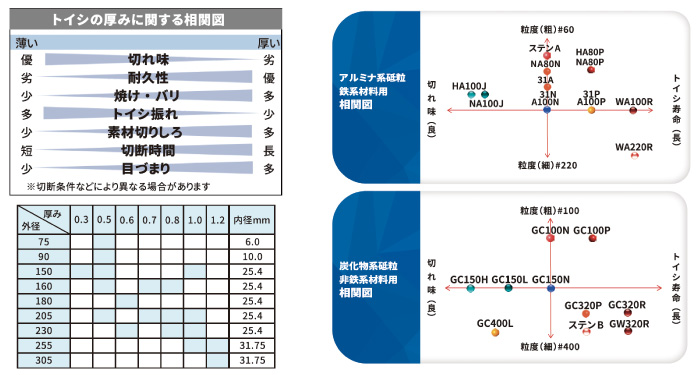

砥石相関図
