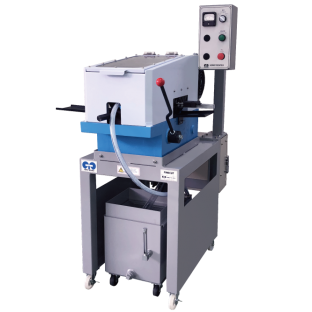

高速精密切断機
ファインカット N-8型
用途によって分けていた汎用タイプ・ピン専用タイプを１台に統合し１台２役を実現。
特 長
ラック式レバーによるテーブル移動切込方式で、Φ30mmまでの棒材を手軽に精密切断します。
特に専用エアーバイス(特別仕様)の取付により、一定寸法の量産切断に優れた生産能力と操作性を発揮します。
汎用タイプ・ピン専用タイプの仕事内容を１台で対応可能で、テーブル床面をフラット仕様にすることで 切断面の向上を図っています。
切断方式
ラック式レバーにより、スライドテーブルを前方に移動させて切込んでいく切断方式です。
（トイシは固定でスライドテーブルに固定された切断素材をトイシに向かって動かします）
N-8型 標準仕様
- 標準切断能力
- ○□パイプ材30㎜ ●■ムク材30㎜
- トイシ有効使いしろ
- 38.0㎜／Φ205㎜装着時
- バイス口開き
- 0〜30㎜
- テーブル送り
- 手動ラックピニオン
- 切断砥石径
- φ205㎜ ／φ25.4㎜
- 砥石フランジ径
- Φ90mm
- 主軸径 ／ 回転数
- Φ25.4mm ／ 3000rpm・50Hz／60Hz
- 主軸動力
- AC200V・3相・2P・1.5kW
- クーラントポンプ／タンク
- AC200V・3相 ／40W／30リットル
- 機械の大きさ
- 850㎜×990㎜×1250㎜（幅×奥行×高）
- 機械重量
- 134kg
- 電気容量
- 2.1KVA
- 騒音
- 66db(アイドリング時)
標準付属品
N-8 製品特長 - 1
前身モデル２つの機能を集約。汎用タイプ・ピン専用タイプの仕事内容を１台で対応可能。
N-8 製品特長 - 2

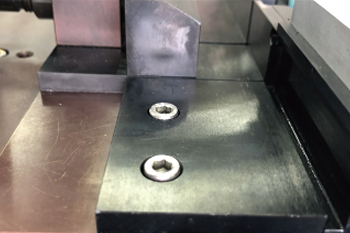

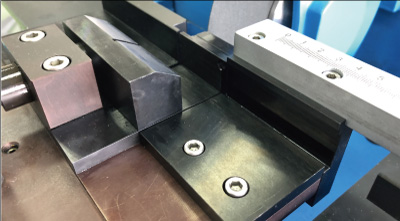

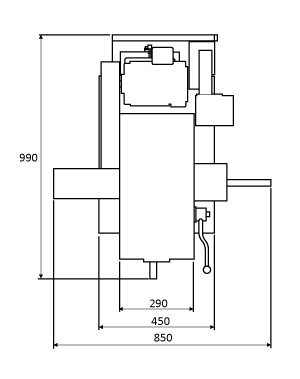

テーブル床面をフラット仕様にすることで切断面の向上を実現
N-8 製品特長 - 3

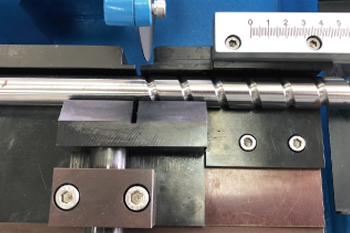

バイス幅を広げることにより、長尺材も安定したクランプが可能
N-8 製品特長 - 4

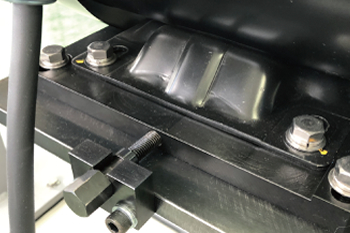

モータースライドベースの追加でベルト調整/交換が容易になりメンテナンス性向上
N-8 製品特長 - 5

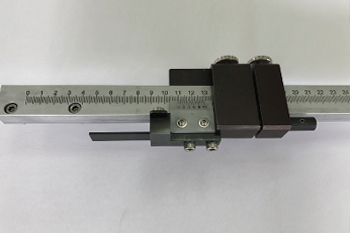

バーニアスケール300mmが標準付属
（オプションで500mmに変更可能）
N-8 製品特長 - 6

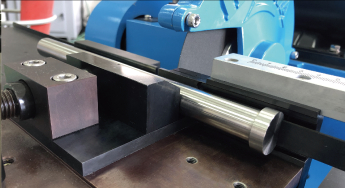

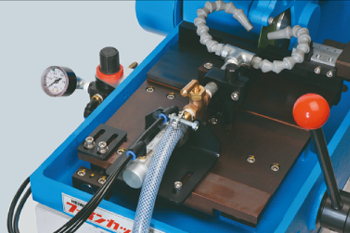

専用エアバイス（オプション）を取り付けることで生産性が向上。操作板に追加したセレクトスイッチのON・OFFにて操作します。
N-8 製品特長 - 7

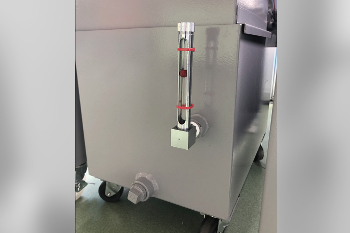

クーラントタンクに液面レベル計を標準装備
N-8 製品特長 - 8

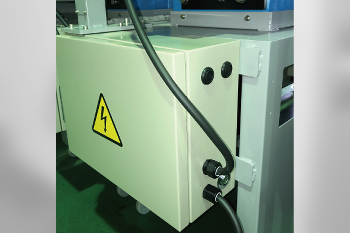

オプションや特殊仕様の追加をあらかじめ考慮した電気回路と大型キャビネットを搭載

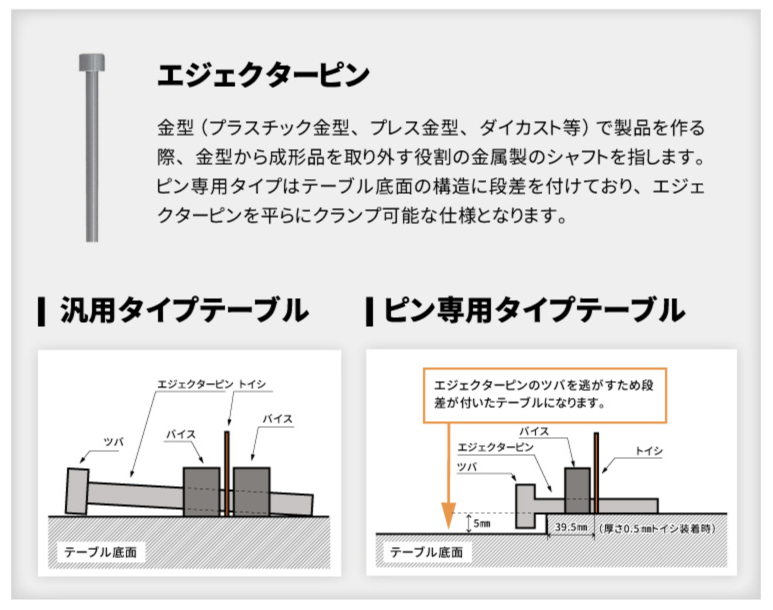

N-8 エジェクターピン切断方法 - 1

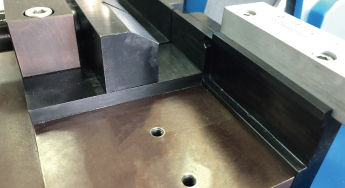

テーブル床面を一部取り外すことで、テーブル面にエジェクターピンのツバを逃がす段差ができます
N-8 エジェクターピン切断方法 - 2
最小ピン径φ2.5〜最大径25（ツバ径φ30）まで対応可能
